TUTORIAL MEMBUAT RANGKAIAN LED FLIP-FLOP

Assalamualaikum wr.wb

pada postingan kali ini saya akan menjelaskan tutorial untuk membuat rangkaian LED FLIP FLOP dengan menggunakan aplikasi protel schematic 1.0

yuk langsung aja disimak

Komponen yang diperlukan pada rangkaian ini adalah sbb:

- LED (device.lib) 2 buah

- RES2 (D_device.lib) 4 buah

- 555 (D_linear.lib) 1 buah

- Electro2 (D_linear.lib) 1 buah

oke langsung ke step nya

1. Buka Schematic lalu pilih file klik new

2. Add komponen 555 dari d_linear.lib

3. Add komponen LED 2 buah dari device.lib

4. Add komponen RES2 dari d_linear.lib / device.lib

5. Add komponen electro2 dari d_linear.lib

6. sambung kan kabel dengan menggunakan tools wire

 dan sambungan dengan menambahkan junction

tambahkan power ground dengan tools

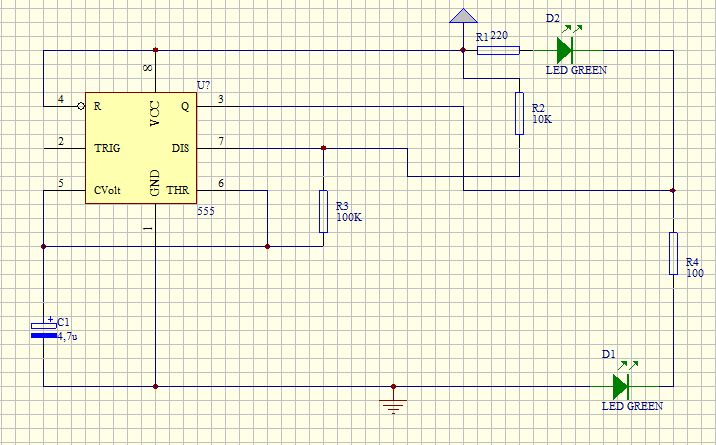

7. Susun lah rangkaian seperti dibawah ini

nb: - untuk mengubah powerground cukup dengan double klik pada vcc lalu style nya ganti menjadi power ground

      - untuk mengubah warna LED juga cukup dengan double klik lalu ubah color yang ada

Mungkin itu saja yang dapat saya jelaskan pada kesempatan kali ini, wassalamualaikum wr.wb

untuk tutorial tadi bisa didownload disini
